インテルの1.8nmおよび2nmプロセスノードの開発が完了、2024年前半に出荷予定
466: Socket774 2023/03/08(水) 16:46:47.39 ID:J49z2jNt
インテルは、社内およびインテル・ファウンドリー・サービス（IFS）クライアントが使用する予定の18Aおよび20A製造プロセスの開発を完了したと報告された。この新しい1.8nmと2nmのプロセスノードは、早ければ来年の前半には製造が可能になる予定です。
インテルは18Aおよび20Aプロセス・ノードを前倒しで準備中であり、現在、最初の報告よりも早くリリースしています。
同社が新しいプロセスノード技術の仕様を確定したことで、インテルは、2つの製造プロセスが2024年前半の間に生産を開始する時期を決定し始めることができます。
当社は、10大ファウンドリ企業のうち7社と積極的に契約を結び、43社の潜在顧客とエコシステム・パートナーのテストチップを含む一貫したパイプラインを拡大しています。さらに、インテル18Aについては引き続き進捗しており、すでにPDK 0.5（プロセス・デザイン・キット）のエンジニアリング・リリースを主要顧客と共有しており、今後数週間で最終的な製品リリースが行われる予定です。
– インテル最高経営責任者（CEO）パット・ゲルシンガー氏

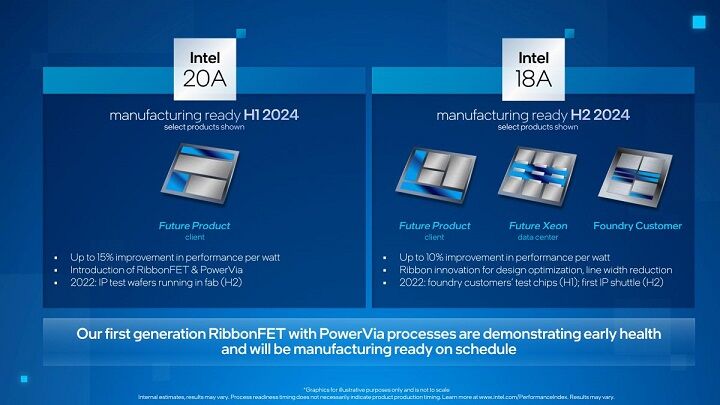

18Aと20A（「A」は「オングストローム」の意）では、20AのRibbonFETトランジスタの採用を皮切りに、新技術を活用していきます。このRibbonFETとPowerViaの導入により、バックサイドの電力供給が加速され、半導体製造プロセスで競合他社を凌駕すると見込んでいる。現在、Intelにとって最も大きなライバルはSamsungとTSMCの2社である。
Intelの18Aプロセスは、プロセスノードのパワーを維持しながらトランジスタのサイズを縮小することで、20Aプロセスをベースとすることになります。同社がこの導入のために選択した当初の設定時期は2025年だった。同社は2024年の後半にリリースを調整した。
また、Intelは18Aプロセスノードの開発に使用するASMLのTwinscan EXEスキャナーの利用を、現行のTwinscan NXEスキャナーに変更した。この2台の違いは、後者が0.33開口数(NA)の光学系を使用してプロセスノードを開発するのに対し、前者は0.55NAの光学系を使用していることである。さらに、Intelは極端紫外線（EUV）ダブルパターニングリソグラフィーを利用する予定です。

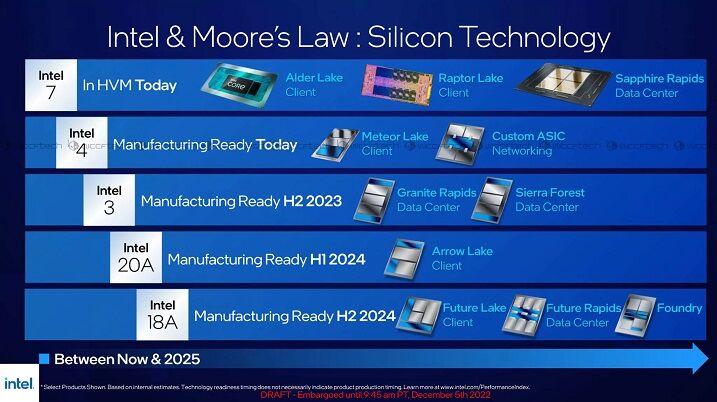

18Aがどのチップシリーズ内に組み込まれるかは不明だが、コードネーム “Arrow Lake “に20Aプロセス技術が採用されることが公式に確認された。Intel 18Aは、将来のクライアント向け “Lake “シリーズチップ、”Rapids “シリーズデータセンター向けチップセット、Intelクライアント向けファウンドリーチップに組み込まれることが示されています。
また、Intelはすでに20Aと18Aのプロセスノードで最初のテストチップを製造したとも伝えられているが、これらのチップがIntelの内部設計なのか、サードパーティのクライアント向けなのかについては言及されていない。
(続きはこちら)
このRibbonFETとPowerViaの導入は、半導体製造プロセスで競合他社を凌駕することを期待しており、バックサイドの電力供給を加速します
467: Socket774 2023/03/08(水) 16:49:48.40 ID:+VqvHiEW
>>466
そういうことはintel4(7nm)を今すぐ出してからいえ
そういうことはintel4(7nm)を今すぐ出してからいえ
